Sakelar tekanan adalah salah satu komponen paling mendasar namun sering diabaikan dalam sistem kontrol dan otomasi fluida. Ini adalah perangkat elektromekanis atau elektronik yang memantau tekanan cairan atau gas dalam suatu sistem dan memicu sinyal listrik ketika tekanan mencapai titik setel yang telah ditentukan. Baik aplikasinya melibatkan pasokan air, udara bertekanan, sirkuit hidrolik, atau mesin industri, sakelar tekanan berfungsi sebagai pelindung cerdas yang menjaga sistem beroperasi dengan aman dan efisien. PadaNingbo TRUPOW Perdagangan Industri Co, Ltd., sakelar tekanan kami dirancang untuk memenuhi tuntutan lingkungan perumahan dan industri tugas berat, yang merupakan bagian penting dari komprehensif kamiAksesoris Pomparangkaian produk.
Memahami cara kerja saklar tekanan, cara pemilihannya, dan cara integrasinya ke dalam sistem yang lebih luas merupakan pengetahuan penting bagi para insinyur, spesialis pengadaan, dan manajer fasilitas. Panduan ini menjelaskan segala hal yang perlu Anda ketahui, mulai dari prinsip pengoperasian dasar hingga spesifikasi produk, pertimbangan pemasangan, dan peran sakelar tekanan sebagai hal yang sangat diperlukan.Aksesoris Pompadalam manajemen cairan modern. Pabrik kami telah menghabiskan waktu bertahun-tahun menyempurnakan produk ini untuk memberikan keandalan maksimum dan masa pakai yang lama di beragam aplikasi global.
Inti dari setiap saklar tekanan adalah prinsip sederhana namun elegan: gaya mekanis yang dihasilkan oleh tekanan fluida atau gas digunakan untuk menggerakkan saklar listrik. Ketika fluida memasuki lubang tekanan, ia mendorong elemen penginderaan, yang paling umum adalah diafragma, piston, atau tabung Bourdon. Saat tekanan meningkat, elemen penginderaan membelok hingga mencapai ambang batas gaya yang ditetapkan oleh mekanisme pegas internal. Pada saat itu, gerakan tersebut menyebabkan serangkaian kontak listrik terputus, membuka atau menutup sirkuit tergantung pada konfigurasi sakelar.
Output listrik biner ini, baik rangkaian terbuka atau rangkaian tertutup, kemudian digunakan untuk memicu tindakan hilir. Dalam sistem pompa air perumahan, misalnya, peningkatan tekanan yang disebabkan oleh tekanan tangki menyebabkan sakelar memutus aliran listrik ke motor pompa, sehingga mencegah tekanan berlebih. Ketika tekanan turun saat air dikonsumsi, pegas mengembalikan kontak ke keadaan semula dan pompa menyala kembali. Siklus otomatis ini diulangi ribuan kali selama masa pakai produk, sehingga ketahanan mekanis menjadi persyaratan yang tidak dapat ditawar lagi.
Pabrik kami membuat diafragma penginderaan dari bahan yang dipilih secara khusus agar kompatibel dengan media target. Pilihannya meliputi:
Kontak listrik biasanya dinilai berdasarkan kapasitas beban dan ketahanan siklus peralihan. Kontak berlapis emas digunakan dalam rangkaian sinyal arus rendah yang mengutamakan ketahanan oksidasi, sedangkan kontak paduan perak dipilih untuk rangkaian kontrol motor arus tinggi. Susunan kontak, baik secara normal terbuka (NO), biasanya tertutup (NC), atau changeover (CO), harus sesuai dengan logika kontrol sistem target.
Tekanan modern beralih dariTRUPOW juga menggunakan rumah tertutup dengan peringkat IP65 atau IP67, memastikan bahwa kelembapan, debu, dan kontaminan industri tidak dapat mengganggu komponen internal. Perhatian terhadap perlindungan lingkungan inilah yang membedakan komponen industri yang tahan lama dengan produk yang gagal sebelum waktunya dalam kondisi lapangan yang berat.
Sakelar tekanan bukanlah produk yang bisa digunakan untuk semua. Industri ini telah mengembangkan beberapa desain berbeda, masing-masing dioptimalkan untuk rentang tekanan, jenis media, dan lingkungan aplikasi tertentu. Mengetahui tipe mana yang sesuai dengan sistem Anda adalah langkah pertama menuju instalasi yang andal.
Ini adalah varietas tradisional dan paling banyak digunakan. Elemen penginderaan mekanis secara langsung menggerakkan sakelar listrik aksi cepat. Mereka kuat, hemat biaya, dan cocok untuk berbagai aplikasi industri dan komersial. KitaAksesoris Pompasaluran mencakup sakelar tekanan elektromekanis yang dirancang untuk rentang tekanan dari 0,5 bar hingga 25 bar.
Perangkat ini menggunakan sensor tekanan piezoelektrik atau keramik yang dikombinasikan dengan sirkuit terintegrasi untuk mendeteksi perubahan tekanan dan menghasilkan sinyal switching elektronik. Mereka menawarkan presisi yang unggul, tidak ada bagian yang bergerak, dan ideal untuk aplikasi di mana kemampuan pengulangan peralihan dan masa pakai yang lama dalam siklus yang sering sangat penting.
Daripada mengukur tekanan absolut atau tekanan gauge, saklar tekanan diferensial merespons perbedaan tekanan antara dua titik dalam suatu sistem. Mereka banyak digunakan dalam pemantauan filter, deteksi aliran, dan aplikasi HVAC di mana perbedaan tekanan yang meningkat menandakan filter tersumbat atau jalur aliran terbatas.
Dirancang untuk beroperasi di bawah tekanan atmosfer, sakelar vakum digunakan dalam sistem hisap, peralatan pengemasan vakum, dan perangkat medis. Mereka memerlukan elemen penginderaan yang mampu merespons tekanan pengukur negatif secara akurat tanpa kegagalan mekanis.
Tabel di bawah ini merangkum karakteristik utama dari masing-masing jenis:
| Jenis | Metode Penginderaan | Kisaran Tekanan Khas | Aplikasi Terbaik | Keuntungan Utama |
| Elektromekanis | Diafragma / Piston | 0,5 - 25 bar | Pompa, kompresor, HVAC | Biaya rendah, keandalan tinggi |
| Elektronik / Solid-State | Sensor piezoelektrik | 0,1 - 600 bar | Kontrol industri yang presisi | Pengulangan tinggi, tanpa keausan |
| Diferensial | Diafragma port ganda | Diferensial 0 - 10 bar | Pemantauan filter, deteksi aliran | Mengukur perbedaan tekanan |
| Kekosongan | Kapsul / Bellow | -1 hingga 0 batang | Sistem hisap, pengemasan | Beroperasi di bawah atmosfer |
Saat mengevaluasi sakelar tekanan untuk pengadaan atau desain sistem, lembar data produk hanya menceritakan sebagian saja. Memahami arti sebenarnya dari setiap spesifikasi dalam praktiknya, dan bagaimana dampaknya terhadap kinerja sistem, adalah hal yang membedakan keputusan berdasarkan informasi dari kesalahan yang merugikan. Di bawah ini adalah parameter paling penting untuk dievaluasi, beserta panduan tentang nilai apa yang harus dicari dalam berbagai aplikasi.
Titik setel adalah nilai tekanan saat sakelar digerakkan. Diferensial (juga disebut histeresis) adalah perbedaan antara tekanan masuk dan keluar. Diferensial yang dikonfigurasi dengan benar mencegah siklus peralihan cepat (siklus pendek) yang dapat merusak motor pompa dan mengurangi umur komponen.
Dinyatakan sebagai tegangan dan arus maksimum, kontak dapat dialihkan dengan aman. Beban motor memerlukan rating yang lebih tinggi daripada beban resistif karena arus masuk. Selalu turunkan daya kontak minimal 20% saat mengganti beban induktif seperti kontaktor motor atau katup solenoid.
Mendefinisikan ketahanan terhadap partikel padat dan air. IP65 cocok untuk sebagian besar lingkungan industri. IP67 atau IP68 diperlukan untuk instalasi submersible atau outdoor yang terkena hujan dan pencucian.

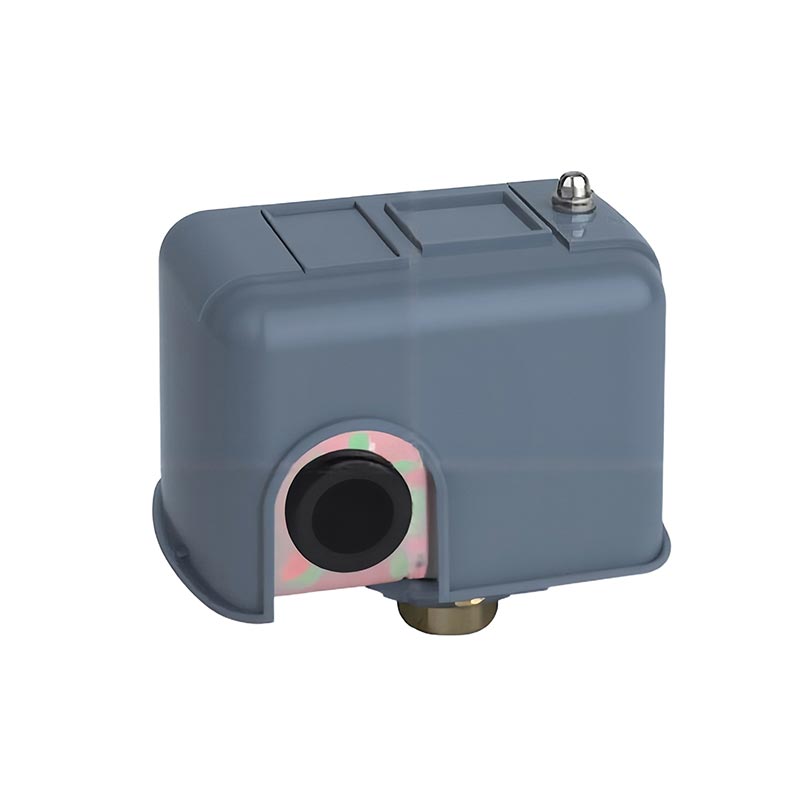

Tabel spesifikasi produk lengkap kami untuk standarAksesoris Pompaseri saklar tekanan dariNingbo TRUPOW Perdagangan Industri Co, Ltd.disediakan di bawah ini:
| Parameter | Spesifikasi |
| Rentang Tekanan (Dapat Disesuaikan) | 1 - 10 bar / 2 - 16 bar / 4 - 25 bar (tergantung model) |
| Titik Setel Default Pabrik | Sela masuk: 1,4 bar / Sela keluar: 2,8 bar (model standar) |
| Rentang Diferensial | 0,5 - 3,5 bar (dapat disesuaikan melalui pegas sekunder) |
| Peringkat Listrik | 16A / 250VAC; 10A / 380VAC |
| Konfigurasi Kontak | 1NO + 1NC (SPDT) |
| Bahan Diafragma | standar NBR; EPDM / SS opsional |
| Bahan Perumahan | Nilon PA66 berisi kaca; seng die-cast opsional |
| Koneksi Pelabuhan | 1/4 inci BSP atau NPT jantan (ukuran lain berdasarkan permintaan) |
| Perlindungan Masuknya | standar IP44; IP65 opsional |
| Suhu Operasional | -10 derajat C hingga +60 derajat C |
| Suhu Media | Maks +70 derajat C |
| Kehidupan Mekanik | Lebih dari 500.000 siklus peralihan |
| Sertifikasi | CE, RoHS, NSF/ANSI 61 (model air minum) |
| Berat | Kira-kira. 185 gram |
Fleksibilitas saklar tekanan adalah salah satu alasan mengapa saklar tekanan menjadi komponen standar di banyak industri. Dari pompa booster air domestik terkecil hingga bank kompresor industri multi-tahap, perangkat ini memainkan peran mendasar dalam manajemen tekanan otomatis. Persediaan pabrik kamiAksesoris Pompatermasuk peralihan tekanan ke pelanggan di lebih dari 40 negara, memberi kami wawasan mendalam tentang cakupan aplikasi dunia nyata seluas mungkin.

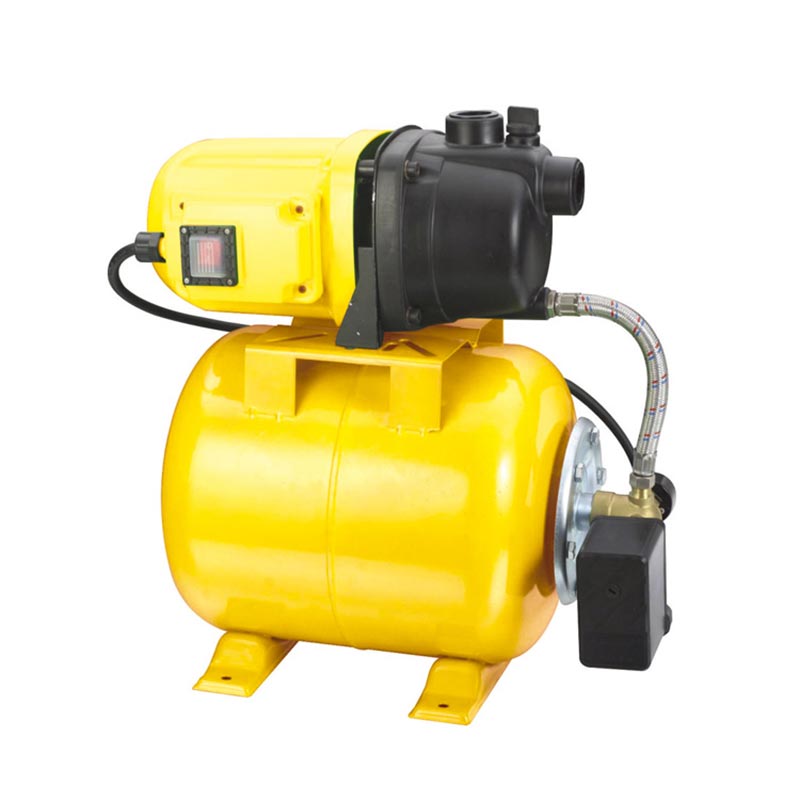

Ini adalah aplikasi yang paling luas secara global. Sakelar tekanan mengontrol hidup dan matinya motor pompa air di lingkungan perumahan, komersial, dan pertanian. Jika dikonfigurasi dengan benar, alat ini akan mempertahankan tekanan air yang konsisten dalam sistem distribusi tanpa memerlukan intervensi manual terus-menerus. Persyaratan utama untuk aplikasi ini meliputi:
Kompresor udara mengandalkan sakelar tekanan untuk memutar motor kompresor antara kondisi terisi dan tanpa beban, menjaga tangki penerima dalam pita tekanan yang ditentukan. Kontak dengan siklus hidup yang tinggi sangat penting di sini karena kompresor di bengkel atau fasilitas produksi yang sibuk dapat berputar puluhan kali per jam.
Dalam sistem hidrolik, sakelar tekanan digunakan untuk memberi sinyal ketika suatu sirkuit telah mencapai tekanan operasi targetnya, sehingga memicu langkah berikutnya dalam urutan otomatis. Mereka juga berfungsi sebagai interlock pengaman, mematikan unit daya hidrolik jika tekanan turun di bawah ambang batas minimum yang dapat mengindikasikan kebocoran atau kegagalan pompa.
Sakelar tekanan tinggi dan tekanan rendah melindungi sirkuit zat pendingin agar tidak beroperasi di luar batas tekanan aman. Sakelar tekanan tinggi akan mematikan kompresor jika tekanan pelepasan melebihi batas maksimum yang aman, sedangkan sakelar tekanan rendah mencegah pengoperasian ketika muatan zat pendingin tidak mencukupi.
Sakelar tekanan pada sistem pencegah kebakaran mendeteksi penurunan tekanan sistem yang disebabkan oleh aktifnya kepala sprinkler, memicu sinyal alarm, dan menghidupkan joki atau pompa kebakaran utama. Keandalan dan kecepatan respons sangat penting dalam aplikasi keselamatan jiwa ini.
Memilih saklar tekanan bukan hanya soal mencocokkan kisaran tekanan. Proses seleksi yang sistematis mempertimbangkan media, beban listrik, lingkungan, presisi yang diperlukan, dan total biaya kepemilikan selama masa pakai produk. Daftar periksa berikut mewakili metodologi yang digunakan tim teknis kamiNingbo TRUPOW Perdagangan Industri Co, Ltd.merekomendasikan kepada pelanggan saat menentukan sakelar tekanan untuk instalasi baru atau penggantian.
Tabel di bawah ini memberikan panduan referensi cepat yang memetakan aplikasi umum ke parameter produk yang direkomendasikan:
| Aplikasi | Kisaran Tekanan yang Direkomendasikan | Peringkat Kontak | Peringkat IP | Bahan Diafragma |
| Pompa air domestik | 1 - 10 batang | 16A / 250VAC | IP44 | EPDM (air minum) |
| Kompresor udara industri | 4 - 16 bilah | 16A / 250VAC | IP65 | NBR |
| Unit tenaga hidrolik | 10 - 250 batang | 10A / 250VAC | IP65 | Baja tahan karat |
| Sirkuit pendingin | 0 - 30 bar | 8A / 250VAC | IP44 | NBR |
| Pemrosesan kimia | 0 - 25 bar | 6A / 250VAC | IP67 | Dilapisi PTFE |
Bahkan sakelar tekanan kualitas tertinggi pun akan berkinerja buruk atau rusak sebelum waktunya jika tidak dipasang dengan benar. Praktik pemasangan secara langsung memengaruhi akurasi pengukuran, kemampuan pengulangan peralihan, dan umur panjang komponen. Panduan berikut diambil dari petunjuk instalasi yang disertakan bersama semuanyaAksesoris Pompaproduk dari pabrik kami dan mencerminkan masalah paling umum yang dihadapi di lapangan.
Kebanyakan sakelar tekanan elektromekanis memiliki dua mekanisme pegas yang dapat disesuaikan: pegas besar yang mengontrol titik setel pemutus (tinggi), dan pegas kecil yang mengontrol diferensial. Penyetelan harus dilakukan dengan sistem bertekanan dan pengukur tekanan terkalibrasi dipasang dekat dengan port sakelar. Tingkatkan tegangan pegas yang besar untuk menaikkan titik pemutusan; tingkatkan tegangan pegas kecil untuk memperlebar diferensial. Selalu verifikasi titik setel akhir melalui setidaknya tiga siklus hidup-mati lengkap sebelum meninggalkan instalasi.
Q1: Apa perbedaan antara saklar tekanan dan sensor tekanan?
Sakelar tekanan memberikan output listrik terpisah, hidup atau mati, ketika tekanan melewati titik setel yang ditentukan. Itu tidak mengkomunikasikan nilai tekanan sebenarnya ke pengontrol. Sensor tekanan (juga disebut transduser tekanan) menghasilkan sinyal analog atau digital kontinu yang sebanding dengan tekanan yang diukur, memungkinkan PLC atau sistem kontrol memantau tekanan secara real time dan membuat keputusan kontrol proporsional. Sakelar tekanan digunakan jika kontrol on-off yang sederhana sudah cukup dan hemat biaya. Sensor tekanan digunakan ketika pemantauan berkelanjutan, pencatatan data, atau kontrol proporsional diperlukan. Di banyak sistem modern, kedua perangkat bekerja sama: sensor tekanan menyediakan pemantauan dan umpan balik, sementara sakelar tekanan khusus menyediakan interlock keselamatan bawaan yang tidak bergantung pada perangkat lunak sistem kontrol.
Q2: Mengapa saklar tekanan saya terus menyala dan mati dengan cepat?
Siklus on-off yang cepat, biasa disebut siklus pendek, hampir selalu disebabkan oleh salah satu dari tiga kondisi: pengaturan perbedaan tekanan yang tidak mencukupi, tangki tekanan tergenang air, atau kebocoran pada sistem. Jika perbedaan antara titik setel pemutusan dan pemutusan terlalu sempit, fluktuasi tekanan alami yang kecil sekalipun akan menyebabkan sakelar mengalami trip berulang kali. Tangki bertekanan yang tergenang air (di mana pengisian awal udara telah hilang) berarti tangki tersebut hampir tidak memberikan penyanggaan tekanan, menyebabkan tekanan berayun secara dramatis setiap kali pompa dihidupkan atau dimatikan. Kebocoran sistem berarti tekanan terus turun setelah pompa berhenti, sehingga langsung memicu pompa menyala kembali. Diagnosis dengan terlebih dahulu memeriksa pengisian awal udara tangki tekanan dengan pengukur ban ketika sistem mengalami penurunan tekanan. Jika pra-pengisian benar, naikkan sedikit perbedaan sakelar. Jika siklus pendek masih terjadi, lakukan uji kebocoran sistematis pada semua sambungan dan komponen.
Q3: Bagaimana cara menyesuaikan tekanan masuk dan keluar pada sakelar tekanan pompa standar?
Pada sakelar tekanan pompa elektromekanis standar, tekanan pemutus (tinggi) disetel menggunakan mur pegas besar yang terletak di bawah penutup sakelar, dan diferensial (celah antara pemutus dan pemutus) disetel menggunakan mur pegas yang lebih kecil. Memutar mur besar searah jarum jam akan menaikkan tekanan masuk dan keluar secara bersamaan, mempertahankan perbedaan yang ada. Memutar mur kecil searah jarum jam akan memperlebar diferensial dengan menurunkan tekanan masuk sambil membiarkan tekanan pemutus tidak berubah. Selalu lakukan penyesuaian sedikit demi sedikit, setengah putaran pada satu waktu, dan biarkan sistem menyelesaikan satu siklus penuh sebelum mengevaluasi hasilnya. Pengukur tekanan terkalibrasi yang dipasang di outlet pompa sangat penting untuk penyesuaian yang akurat. Catat pengaturan akhir di log pemeliharaan sistem. Lihat lembar instruksi khusus produk yang disertakan dengan semua Aksesori Pompa dari Ningbo TRUPOW Industrial Trade Co.,Ltd. untuk prosedur penyesuaian khusus model.
Q4: Apa yang menyebabkan sakelar tekanan gagal, dan bagaimana cara memperpanjang masa pakainya?
Penyebab paling umum dari kegagalan sakelar tekanan adalah keausan kontak akibat siklus peralihan yang berlebihan, kelelahan diafragma atau serangan bahan kimia dari media yang tidak kompatibel, masuknya uap air ke dalam rumah listrik, dan kerusakan mekanis akibat tekanan berlebih atau palu air. Masa pakai dapat diperpanjang melalui beberapa langkah praktis: memasang penahan palu air di bagian hulu sakelar untuk menyerap lonjakan tekanan; memasang saringan inline untuk melindungi port penginderaan dari kontaminasi partikulat; verifikasi bahwa peringkat IP sakelar sesuai untuk lingkungan instalasi; menggunakan kontaktor atau relai untuk mengisolasi kontak sakelar dari beban induktif yang berat daripada mengalihkan rangkaian motor secara langsung; dan menjadwalkan pemeriksaan tahunan terhadap kondisi kontak dan integritas diafragma sebagai bagian dari program pemeliharaan preventif. Pabrik kami merancang sakelar tekanan Aksesori Pompa dengan diafragma yang diperkuat dan kontak paduan perak secara khusus untuk memaksimalkan waktu rata-rata antara kegagalan dalam aplikasi tugas berkelanjutan yang menuntut.
Q5: Dapatkah sakelar tekanan digunakan dengan cairan selain air, seperti minyak atau bahan kimia?
Ya, saklar tekanan dapat digunakan dengan berbagai macam media, namun bahan yang dibasahi harus disesuaikan dengan sifat kimia, suhu, dan viskositas cairan. Untuk aplikasi oli hidrolik, diafragma NBR dan bagian yang dibasahi dari kuningan atau baja tahan karat biasanya cocok. Untuk bahan kimia agresif seperti asam, alkali, atau pelarut, diafragma berlapis PTFE yang dikombinasikan dengan komponen baja tahan karat yang dibasahi memberikan ketahanan terbaik. Untuk aplikasi uap, diperlukan elemen penginderaan tipe piston dengan segel suhu tinggi, dan loop siphon (pigtail) harus dipasang di antara saluran uap dan port sakelar untuk melindungi elemen penginderaan dari kontak uap langsung. Selalu lihat bagan kompatibilitas media dalam lembar data produk sebelum menentukan sakelar tekanan untuk aplikasi non-air. Ningbo TRUPOW Perdagangan Industri Co, Ltd. menawarkan dukungan konsultasi material untuk membantu pelanggan mengidentifikasi kombinasi bahan diafragma dan housing yang tepat untuk media spesifik dan kondisi pengoperasian mereka.
Sakelar tekanan lebih dari sekadar perangkat hidup-mati sederhana. Kecerdasan otomatis inilah yang menjaga pompa, kompresor, dan sistem hidrolik tetap berjalan dengan aman dan efisien tanpa pengawasan manusia terus-menerus. Memilih saklar tekanan yang tepat, memasangnya dengan benar, dan memeliharanya secara proaktif adalah tiga pilar kinerja sistem yang andal. Mulai dari bahan diafragma hingga peringkat kontak, setiap spesifikasi penting, dan memahami spesifikasi tersebut memungkinkan para insinyur dan manajer fasilitas mengambil keputusan pengadaan dengan percaya diri.
Sebagai produsen dengan keahlian mendalam di bidangnyaAksesoris Pompa, Ningbo TRUPOW Perdagangan Industri Co, Ltd.menyatukan teknik material, teknik elektro, dan pengetahuan aplikasi untuk menghasilkan saklar tekanan yang bekerja secara konsisten di seluruh lingkungan industri dan perumahan global. Produk kami diuji sesuai standar internasional, didukung oleh dokumentasi komprehensif, dan didukung oleh tim teknis responsif yang siap membantu menjawab pertanyaan spesifik aplikasi.
Baik Anda menentukan sakelar tekanan untuk instalasi baru, mengganti unit yang rusak, atau ingin meningkatkan ke produk yang lebih andal, pabrik kami memiliki rangkaian produk dan pengetahuan aplikasi untuk mendukung Anda di setiap langkah. KitaAksesoris Pompakatalog mencakup model standar untuk aplikasi paling umum serta solusi yang dirancang khusus untuk kondisi pengoperasian yang menuntut atau tidak biasa.
KontakNingbo TRUPOW Perdagangan Industri Co, Ltd. hari ini untuk mendiskusikan persyaratan sakelar tekanan Anda. Tim penjualan teknis kami siap membantu Anda mengidentifikasi produk yang tepat dari ekstensif kamiAksesoris Pompajangkauan, berikan lembar data dan sertifikasi terperinci, dan proses pertanyaan Anda dengan cepat dan profesional.
Kami menanggapi semua pertanyaan perdagangan dalam waktu 24 jam. Hubungi pabrik kami sekarang dan izinkan kami menunjukkan kepada Anda alasan kepercayaan pelanggan di lebih dari 40 negaraNingbo TRUPOW Perdagangan Industri Co, Ltd.sebagai sumber pilihan merekaAksesoris Pompadan komponen pengatur fluida.
